Что такое ReView Rooms (RVR)

ReView Rooms — локальная система для централизованной эксплуатации помещений и AV/IT-инфраструктуры. Она помогает службе эксплуатации контролировать состояние оборудования, удалённо подключаться к интерфейсам помещений и централизованно обновлять проекты. Программный комплекс в первую очередь ориентированная на экосистему iRidi: панели i3 Pro и контроллеры с ПО iRidi Pro Server.

Решение разворачивается в инфраструктуре заказчика и ориентировано на экосистему iRidi Pro: контроллеры iRidi Pro Server, панели с i3 Pro и проекты управления, которые используются на объекте.

Назначение системы

ReView Rooms нужен, чтобы служба эксплуатации и интегратор могли работать с AV/IT-инфраструктурой объекта из единой точки.

С помощью RVR можно:

• создавать и настраивать структуру объекта, используя до 4 уровней вложенности. Например: корпус, этаж, зона, помещение;

• контролировать состояние серверов, панелей и стороннего оборудования;

• быстро находить помещения и устройства, требующие внимания;

• удаленно открывать интерфейс панелей управления в помещениях или веб-интерфейс контроллера;

• хранить проекты в централизованном репозитории;

• загружать серверные и панельные проекты на целевые устройства;

• управлять пользователями в системе ReView Rooms и разграничивать права доступа по ролям.

Кому подойдёт ReView Rooms?

Крупные офисы и предприятия

Для офисов, штаб-квартир и бизнес-центров с большим количеством переговорных и мультимедийных помещений. ReView Rooms помогает видеть состояние оборудования, быстрее реагировать на обращения пользователей и выполнять часть действий удаленно.

Учебные заведения и медцентры

Для кампусов, аудиторий, лекционных залов, клиник и других объектов, где стабильная работа мультимедийного оборудования влияет на ежедневные процессы. Оператор может контролировать состояние помещений и помогать персоналу без выезда на место.

Музеи и выставочные центры

Для объектов с распределенными залами, экспозициями, павильонами и мультимедийными зонами. ReView Rooms помогает централизованно сопровождать и быстрее устранять проблемы во время мероприятий.

Интеграторы и подрядчики

Для пусконаладки и сопровождения крупных объектов. Интегратор может создать структуру помещений, добавить оборудование, загрузить проекты и проверить работу серверов и панелей из единого интерфейса.

ReView Rooms подходит, если на объекте:

• используется несколько помещений с AV/IT-оборудованием;

• есть контроллеры iRidi Pro Server и панели с i3 Pro;

• требуется централизованно видеть состояние оборудования;

• службе эксплуатации нужен удаленный доступ к интерфейсам помещений;

• проекты управления нужно хранить и обновлять централизованно;

• инфраструктура должна работать локально, без зависимости от облачных сервисов.

Сценарии использования

• Ежедневный мониторинг: оператор просматривает состояние помещений и оборудования, видит устройства в статусе offline и определяет, где требуется проверка.

• Удалённая помощь пользователю: оператор открывает веб-интерфейс контроллера или запускает интерфейс помещения на своем ПК, чтобы помочь пользователю без выезда в помещение.

• Пусконаладка и сопровождение: интегратор создает структуру объекта, добавляет серверы и панели, загружает проекты и проверяет работоспособность системы.

• Централизованная работа с проектами: проекты хранятся в репозитории ReView Rooms и загружаются на нужные серверы и панели из веб-интерфейса.

• Управление доступом: администратор RVR создает пользователей, назначает роли и ограничивает доступ к разделам системы.

Роли пользователей

В типовом объекте с ReView Rooms участвуют несколько ролей:

• Оператор: ежедневно контролирует состояние помещений и оборудования, использует удаленные действия для помощи пользователям.

• Администратор объекта: управляет пользователями, ролями, базовыми настройками и доступом к системе.

• Интегратор: выполняет первичную настройку, создает структуру объекта, добавляет оборудование, загружает проекты и проверяет работу системы.

Из чего состоит система

ReView Rooms включает несколько основных компонентов:

• Сервер ReView Rooms: центральный серверный компонент, который разворачивается в инфраструктуре заказчика.

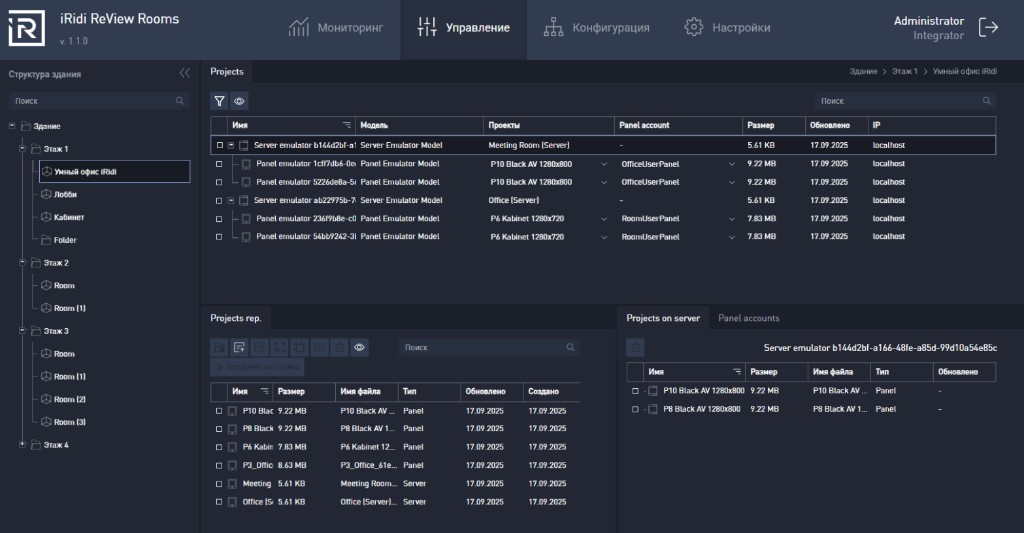

• Веб-интерфейс ReView Rooms: основное рабочее место интегратора, администратора и службы эксплуатации.

• Репозиторий проектов: хранилище серверных и панельных проектов, которые затем загружаются на целевые устройства.

• Поддерживаемое оборудование iRidi: контроллеры iRidi Pro Server и панели с i3 Pro, добавленные в структуру объекта.

• Клиент для удаленного запуска интерфейса: приложение на ПК оператора, которое используется для сценария удаленного управления конкретным помещением.

В типовой схеме сервер ReView Rooms находится между рабочими местами службы эксплуатации и AV-сетью объекта:

• пользователи работают с ReView Rooms через браузер;

• сервер ReView Rooms хранит структуру объекта, проекты и настройки;

• поддерживаемые контроллеры и панели добавляются в помещения;

• удаленные действия выполняются через сервер ReView Rooms, без прямого подключения ПК оператора к AV-сети.

Ключевые особенности

• Локальное развертывание: система устанавливается на сервер в инфраструктуре заказчика.

• Единый веб-интерфейс: основные операции выполняются через браузер.

• Работа с двумя сетями: типовая схема не требует прямого доступа рабочих мест операторов в AV-сеть. Пользователи работают с оборудованием через сервер ReView Rooms. При этом доступ к самому серверу ReView Rooms и необходимые TCP-порты должны быть разрешены в соответствии с сетевой политикой объекта.

• Изоляция сетей: оператор получает доступ к нужным функциям через сервер ReView Rooms без прямого подключения рабочего ПК к AV-сети.

• Структура объекта: оборудование распределяется по иерархии объекта, например корпус, этаж, помещение.

• Централизованная работа с проектами: серверные и панельные проекты загружаются через репозиторий ReView Rooms.

• Ролевая модель: доступ пользователей к разделам системы настраивается через роли.

Доступный уже сейчас функционал:

Возможность	Что дает	Где используется
Структура объекта	Позволяет разложить оборудование по корпусам, этажам и помещениям	Конфигурация, мониторинг
Автопоиск устройств iRidi	Ускоряет добавление поддерживаемого оборудования	Первичная настройка
Мониторинг статусов	Показывает доступность серверов и панелей	Ежедневная эксплуатация
Web-доступ к контроллеру	Открывает веб-интерфейс контроллера через ReView Rooms	Удаленная диагностика
Запуск интерфейсов визуализации	Требуется установка клиента i3Pro на ПК	Удаленная помощь пользователю
Репозиторий проектов	Хранит серверные и панельные проекты централизованно	Обновление проектов
Роли и пользователи	Ограничивает доступ к разделам системы	Администрирование

Будущий функционал (в разработке):

• Мониторинг оборудования сторонних производителей через ICMP/Ping и SNMP протоколы.

• Мониторинг и уведомления для операторов службы эксплуатации.

• Полное резервное копирование для восстановления базы данных и настроек ReView Rooms Server.

• Централизованное обновление программного обеспечения контроллеров и приложений i3 Pro на панелях прямо через ReView Rooms.

• Управление учётными записями контроллеров и панелей: обновление паролей и единый менеджмент.

Как это работает?

ReView Rooms разворачивается на сервере с Linux Debian. Конечным пользователям доступен через удобный веб-интерфейс, с помощью любого браузера. На текущий момент доступна интеграция только для контроллеров c ПО iRidi Pro Server с офлайн лицензированием и сенсорных панелей, подключенных к ним.

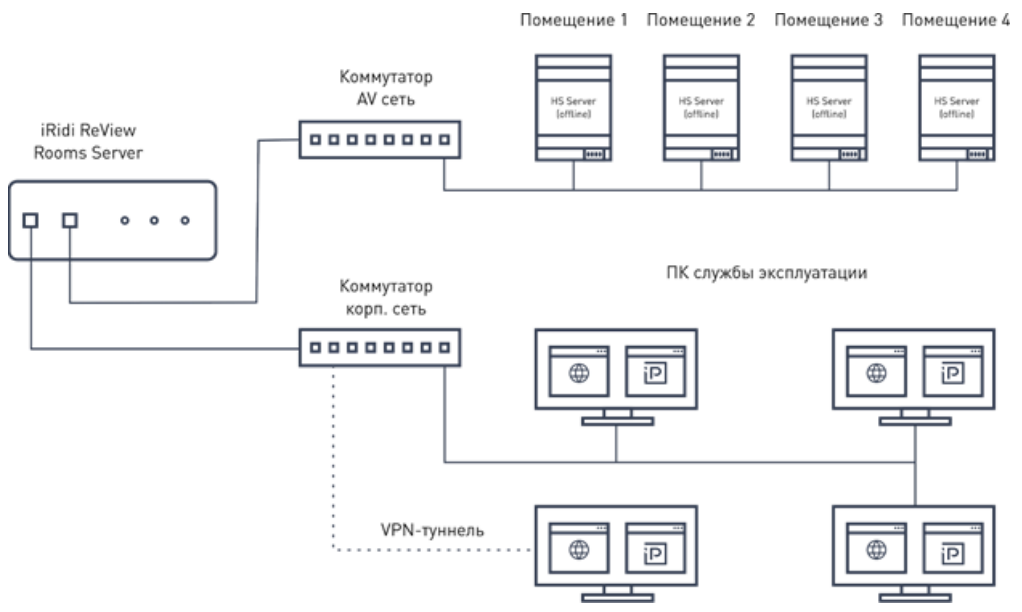

Типовая схема включает две сети:

• AV-сеть: технологическая сеть, в которой находятся серверы, панели и другое оборудование помещений.

• Корпоративная сеть: сеть, из которой работает служба эксплуатации, администраторы и интеграторы.

Сервер ReView Rooms может быть подключен к двум физическим сетям через интерфейсы LAN1 и LAN2. Такая схема позволяет выполнять мониторинг и удаленные действия через сервер ReView Rooms, снижая необходимость прямого доступа рабочих мест операторов к технологической AV-сети.

Сервер ReView Rooms выполняет роль центральной точки управления:

• хранит структуру объекта и список оборудования;

• предоставляет веб-интерфейс пользователям;

• выполняет поиск поддерживаемых устройств в выбранной сети;

• обеспечивает удаленный доступ к веб-интерфейсам контроллеров;

• хранит проекты в репозитории;

• загружает проекты на серверы и панели;

• применяет роли и ограничения доступа пользователей.

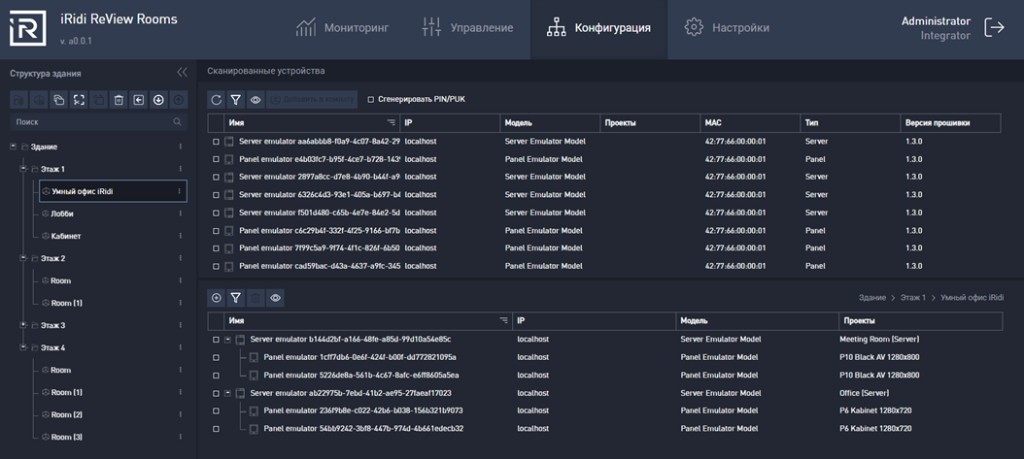

После добавления оборудования служба эксплуатации может отслеживать его состояние и выполнять доступные действия из разделов интерфейса:

• Настройки: системные параметры, пользователи, роли, сеть и лицензия.

• Конфигурация: структура объекта, помещения, добавление серверов и панелей.

• Управление: репозиторий проектов, загрузка проектов на серверы и панели.

• Мониторинг: контроль состояния оборудования и удаленные действия.

Для работы функции Run Project на ПК оператора должен быть установлен клиент i3Pro версии 1.3.83 и выше (доступен только для ОС Windows).

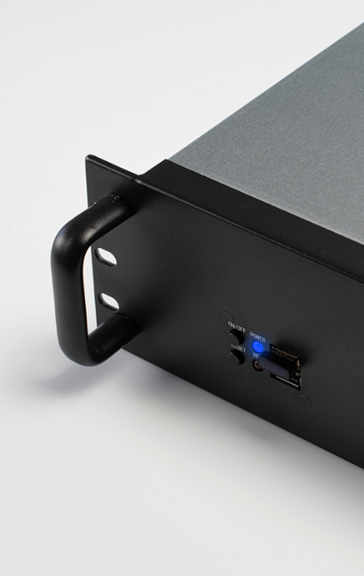

Технические требования к серверу

Допускается любое аппаратное исполнение (стоечное, настольное, компактное, промышленное и т.п.) при условии обеспечения заявленных минимальных технических характеристик и стабильной работы целевой ОС.

Параметр	Минимальные	Рекомендуемые
OS*	Debian-12.11.0 64 Bit	Debian-12.11.0 64 Bit
CPU	Intel Core i3/i5 (10 поколение, quad-core)	Intel Xeon, 2 GHz или выше
Memory	8 GB RAM	16 GB RAM
Disk space	150 GB	250 GB
LAN	2 х 1 Gbps Gigabit Ethernet adapter	2 х 1 Gbps Gigabit Ethernet adapter

• Стабильная работа RVR на других версиях Debian не гарантируется.

Примечания:

• объем диска подбирается с учетом масштаба объекта и размера проектов: RVR хранит в репозиториях все загружаемые панельные и серверные проекты;

• требования зависят от количества помещений, серверов, панелей и интенсивности удаленных операций.

Требования к инфраструктуре и сетевым настройкам

Сетевые интерфейсы и топология

• Сервер оснащается одной или двумя сетевыми интерфейсами, используемыми для подключения к двум сетям LAN1 и LAN2. Сервер может использовать один или два сетевых интерфейса.

• В настройках сервера рекомендуется задавать статические IP-параметры, чтобы обеспечить предсказуемый доступ к системе.

• Интерфейс для поиска оборудования в локальной сети выбирается в разделе Настройки -> Система. Если выбран неверный интерфейс, ReView Rooms не сможет обнаружить оборудование в нужной сети.

Сетевые порты

Для работы удаленного клиента и сценариев удаленного доступа может потребоваться открыть TCP-порты, используемые iRidi Pro, например 80, 8443 и 30464.

Финальный список портов зависит от схемы сети объекта и должен быть согласован с сетевым администратором до начала пусконаладочных работ.

Лицензирование

ReView Rooms использует офлайн-лицензирование с аппаратным USB-ключом. USB-ключ должен быть подключен к серверу ReView Rooms.

Возможные планы лицензирования могут покрыть нужды любых масштабов — от небольшого здания до комплексного объекта.

Лицензия	Контроллеры с ПО iRidi Pro Server	Стороннее оборудование
Demo	2	5
Node	25	2500
Cluster	50	5000
Building	100	10000
Campus	200	20000
Complex	500	100000

Актуальные лимиты определяются приобретенной лицензией и USB-ключом лицензирования.

Лимит стороннего оборудования зарезервирован для функций мониторинга сторонних устройств, которые относятся к планируемым возможностям. В текущей версии основной сценарий работы ориентирован на контроллеры iRidi Pro Server и панели с i3 Pro.

Эксплуатационные ограничения

В текущей версии нужно учитывать следующие ограничения:

• Резервное копирование и восстановление: автоматическое резервное копирование и восстановление конфигурации может быть недоступно. Если в поставке есть дополнительный сервер, его следует рассматривать как холодный резерв (ЗИП), а не как второй рабочий экземпляр системы.

• Онлайн-лицензирование iRidi Pro Server: интеграция с онлайн-лицензированием относится к планируемым возможностям, на текущий момент поддерживается только офлайн лицензирование.

• Стороннее оборудование: мониторинг стороннего оборудования по ICMP/Ping и SNMP относится к планируемым возможностям.

Термины

• Объект: совокупность помещений и оборудования, которую обслуживает RVR.

• Сервер ReView Rooms: центральный серверный компонент программного обеспечения, развернутый в инфраструктуре заказчика.

• Веб-интерфейс: браузерный интерфейс управления и мониторинга ReView Rooms.

• Объект (структура): структура папок и помещений, отражающая организацию объекта автоматизации: здание, кампус, комплекс или другая площадка, которую обслуживает ReView Rooms.

• Помещение: логическая единица в структуре объекта (комната/аудитория/зона), к которой привязывается оборудование.

• Контроллер с ПО iRidi Pro Server: устройство управления в помещении (сервер/контроллер), к которому привязываются панели и на которое загружается серверный проект.

• Панель с i3 Pro: устройство пользовательского управления, привязываемое к контроллеру с ПО iRidi Pro Server.

• Репозиторий проектов: хранилище проектов на сервере ReView Rooms для последующей загрузки на целевые устройства.

• LAN1, LAN2: сетевые интерфейсы сервера ReView Rooms для подключения к двум различным сетям.

• Оператор: пользователь, выполняющий ежедневный мониторинг и типовые действия.

• Администратор: пользователь, который управляет настройками, пользователями и ролями.

Интегратор: пользователь, выполняющий внедрение/первичную настройку и сопровождение.
